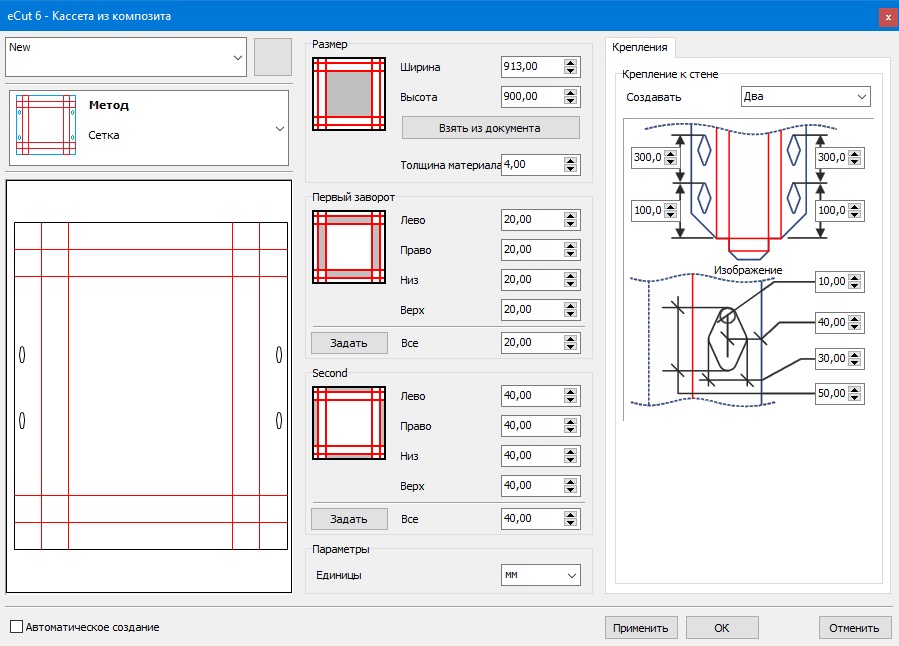

Программа раскрой композитных панелей скачать

Экономичный раскрой кассет из алюминиевого композита.

Горизонтальный профиль | Вертикальный профиль | Вертикальный промежуточный профиль. ТЕХНИЧЕСКИЕ УКАЗАНИЯ. Установка кассет должна производиться с заранее подготовленными отверстиями большего диаметра под заклепки. Кассеты крепятся на алюминиевые уголки 20х25 по всей длине верхней грани, а по боковым граням уголком 20х25 длиной 30мм с шагом 150-200мм. Уголок 20х25 можно заменить на 20х20. Шаг горизонтального профиля от 0,6м, но не более 0,9 м. Вертикальный профиль крепится на горизонтального профиля на два самонарезающих винта 3,2х16. Горизонтальный профиль — на саморез 4,8х20 в кол-ве 2 шт. на каждый кронштейн.

Саморезы можно заменить на алюминиевые заклепки. Основной вертикальный профиль «П»-образной формы устанавливается в местах стыковки кассет из АКП. Промежуточный вертикальный профиль «Z»-образной формы- в средней части кассет, если их горизонтальная величина превышает 600мм, а так же в конструкциях наружного и внутреннего углов, оконных откосов. Швы между кассетами предусмотрены 20 мм. Монтаж фасада вести снизу вверх.

При необходимости закрытия мелких участков композитным материалом, необходимо «нарастить» кассету методом приклепывания к одному из ребер небольшого фрагмента АКП. Компенсационный зазор температурных деформаций профилей в горизонтальном и в вертикальном направлении — 3-5 мм на каждые 4-5 м. Обрамляющие короба оконных и дверных проемов выполнить из оцинкованной стали с полимерным покрытием. Зазор между торцом ребра кассеты и алюминиевым уголком 20х25 (20х20) — 1-1,5мм. — для обеспечения защелкивания уплотнительной резины. Допуски на установку кронштейнов: — шаг по высоте ± 5 мм. — шаг по ширине ± 50 мм. Для крепления кронштейнов к стене применять распорные или клеевые(химические) анкера ведущих фирм производителей, имеющих тех. свидетельства, выданные в РФ. По вертикали фасада с шагом 6-9м. установить противопожарные отсечки из минераловатного утеплителя вплотную к внутренней грани облицовки шириной 250-300мм.

В качестве терморазрыва использовать полипропиленовую прокладку толщиной 4 мм. Нарезка кассет из композита должна осуществляться по замерам на объекте. Варианты раскроя кассеты с ребром 25 мм: 2-е кассеты из листа. Установка «П»-профиля с шагом 1180 мм (Ширина кассеты+шов=1160+20); «Z»-профиля по середине кассет, между «П»-профилями, вокруг оконных и дверных проемов и на углах здания.

3 кассеты из листа. Установка «П»-профиля с шагом 780 мм (Ширина кассеты+шов=760+20); «Z»-профиля по середине кассет, между «П»-профилями, вокруг оконных и дверных проемов и на углах здания. 4 кассеты из листа. Установка «П»-профиля с шагом 1180 мм (Ширина кассеты+шов=1160+20); «Z»-профиля по середине кассет, между «П»-профилями, вокруг оконных и дверных проемов и на углах здания. 4 кассеты из листа.

«П»-профиль устанавливаем с шагом 575 мм (Ширина кассеты+шов=555+20). Варианты раскроя кассеты с ребром 40 мм: 2-е кассеты из листа. Установка «П»-профиля с шагом 1150 мм (Ш+шов=1130+20);»Z»-профиля по середине кассет, между «П»-профилями, вокруг оконных и дверных проемов и на углах здания. 3 кассеты из листа. Установка «П»-профиля с шагом 750 мм (Ширина кассеты+шов=730+20); «Z»-профиля по середине кассет, между «П»-профилями, вокруг оконных и дверных проемов и на углах здания. 4 кассеты из листа.

Установка «П»-профиля с шагом 1150 мм (Ш+шов=1130+20);»Z»-профиля по середине кассет, между «П»-профилями, вокруг оконных и дверных проемов и на углах здания. 4 кассеты из листа. «П»-профиль устанавливаем с шагом 545 мм (Ширина кассеты+шов=525+20).
